ZBG型周边传动刮泥机
2018-08-31 15:16:01 来源: 广西农业机械研究院 阅读:次
- 用途与简介 传动刮泥机和双周边传动刮泥机两种。
结构和工作原理

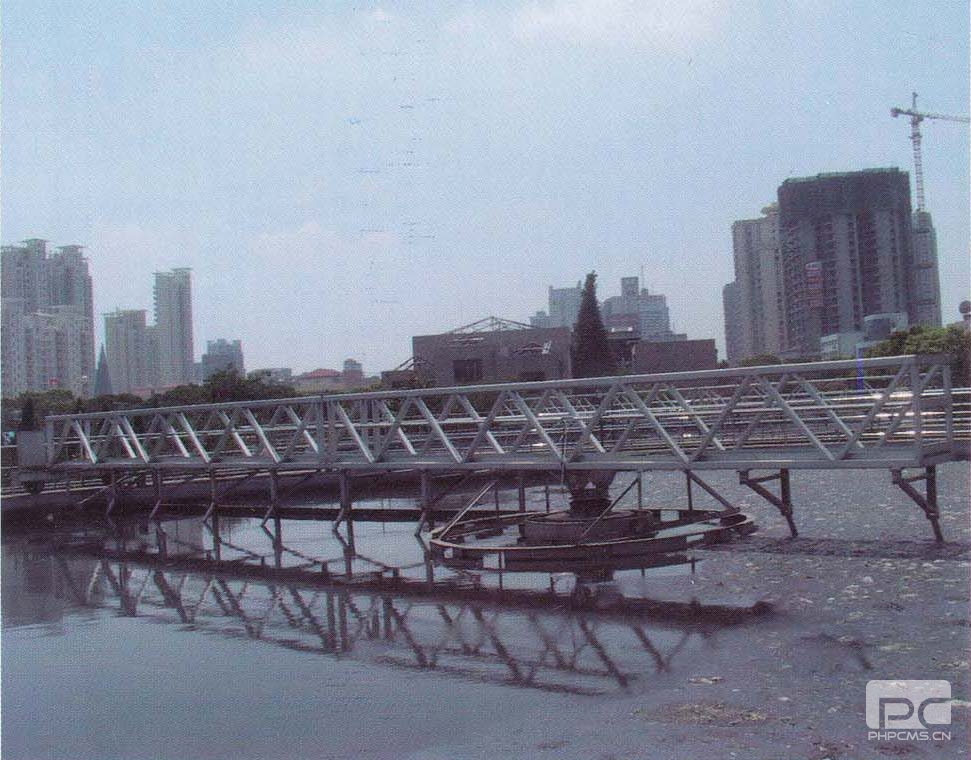

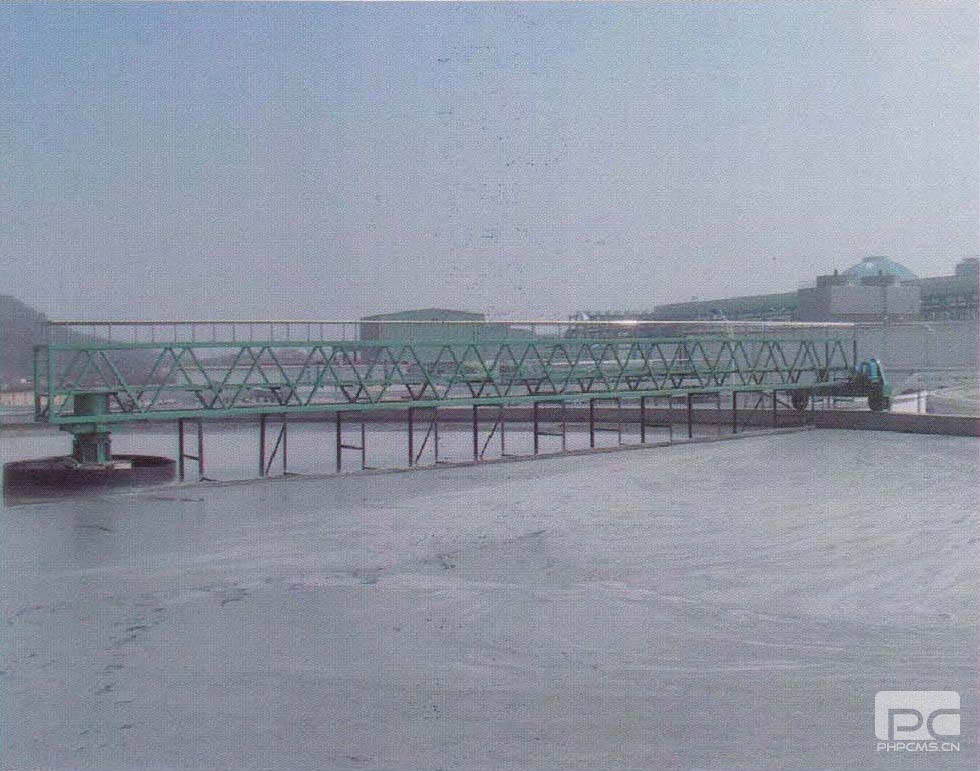

ZBG型周边传动刮泥机主要由稳流筒.集电装置,中心支座.工作桥(主梁)、刮泥机构、排渣机构、导电装置、行走装置和电控箱等部分组成。
中心支座由固定支撑座、回转轴承和机架组成,可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置,由集电环和电刷架组成。浮渣刮板、浮渣耙板、浮渣漏斗组成排渣机构,能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件,其上有走道板和栏杆,钢梁的下面连接刮泥结构,排渣机构等,在行走装置的带动下来完成刮泥,排渣工作。
原水从池底经中心支墩上部流出,并经稳流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心,带动刮泥、排渣机构,在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽,依靠水压或泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。
主要技术参数
型号 |
池径(m) |
池深(m) |
周边线速度(m/min) |
电机功率(kw) |
ZBG-12 |
12 |
3.5~4.5
(可根据用户要求设计) |
~3 |
0.37~2.2 |
ZBG-14 |
14 |
ZBG-16 |
16 |
ZBG-18 |
18 |
ZBG-20 |
20 |
ZBG-25 |
25 |
ZBG-30 |
30 |
ZBG-35 |
35 |
ZBG-40 |
40 |
ZBG-45 |
45 |
ZBG-50 |
50 |
